drawPath(Path path, Paint paint) 画自定义图形

第一类：直接描述路径

addXxx() ——添加子图形

xxxTo() ——画线（直线或曲线）

初始化

当尺寸改变时，初始化path，在 onSizeChange 初始化。

/**
 * path 初始化
 */
override fun onSizeChanged(w: Int, h: Int, oldw: Int, oldh: Int) {
    path.reset()
    path.addCircle(width/2f , height/2f ,100.px, Path.Direction.CCW)
}

[[补充知识

FillType 填充类型 EVEN_ODD

与 CW 和 CCW 的方向无关（这俩随便填) 在这种规则下，从绘图起点到某一点画一条直线，然后回到起点，形成一个闭合图形。

如果该直线穿过图形的奇数次，那么该区域被填充；
如果穿过偶数次，那么该区域不被填充。

如果需求要画镂空，就用 EVEN_ODD ，避免去计算 WINDING，麻烦。

path.addCircle(200f, 200f, 100f, Path.Direction.CW)
path.addCircle(300f, 200f, 100f, Path.Direction.CCW)
path.fillType = Path.FillType.EVEN_ODD

WINDING

这是默认的填充规则。在这个规则下，同样是通过路径的闭合形成图形，但是穿过图形的方向决定了该区域的填充。如果方向是顺时针，那么该区域被填充；如果是逆时针，那么该区域不被填充。

CW - clockwise 顺时针
CCW - counter-clockwise 逆时针异向，按照环绕规则判断 WINDING 规则通过计算从路径的起点开始，穿越路径时经过的轮廓方向（顺时针或逆时针）的总和来确定填充区域。

举个例子，考虑一个简单的闭合路径，从起点到终点，再回到起点，形成一个圆形。

如果路径是顺时针方向的，那么环绕数为 -1。
如果路径是逆时针方向的，那么环绕数为 1。在 WINDING 规则下，这个路径内的点就会被认为是在路径内部，因为环绕数是奇数。填充规则
当环绕数是0时，点被认为在路径外部。不填充
当环绕数≠0时，点被认为在路径内部。填充

例1：

path.addCircle(200f, 200f, 100f, Path.Direction.CW)
path.addCircle(300f, 200f, 100f, Path.Direction.CCW)
path.fillType = Path.FillType.WINDING

左右两边，一个顺时针，一个逆时针，都是奇数，所以在内部，填充。中间，经过两个轮廓方向，所以逆时针和顺时针相加，为0，在外部，不填充。

例2：

path.addCircle(200f, 200f, 100f, Path.Direction.CW)
path.addCircle(300f, 200f, 100f, Path.Direction.CCW)
path.addCircle(400f, 200f, 100f, Path.Direction.CW)
path.fillType = Path.FillType.WINDING

分析：从起点开始，环绕路径经过轮廓的判断：

画第一个圆时，顺时针：先是只有一个顺时针路线，所以为 [-1] ，在内部，填充然后经过了一个逆时针图形（圆2），[1 -1=0]，在外部，所以不填充；
画第二个圆时，逆时针：在不相交的部分时，因为没有经过其它图形的方向，所以环绕数为 [1]，在内部，填充；和圆1相交，方向相反，为0，在外部，不填充；和圆2相交，方向相反，为0，在外部，不填充；
画第三个圆时，顺时针：起点开始，没有经过其它圆，环绕数为 [-1]，内部，填充；然后经过第二个圆，轮廓方向相加 [1 -1=0]，外部，不填充。

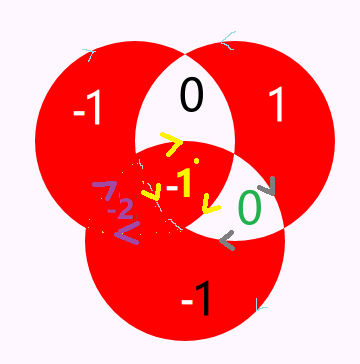

例3：

private fun windingContraryDirectionExample(){
        path.addCircle(200f, 200f, 100f, Path.Direction.CW)
        path.addCircle(300f, 200f, 100f, Path.Direction.CCW)
        path.addCircle(250f, 300f, 100f, Path.Direction.CW)
        path.fillType = Path.FillType.WINDING
    }

分析：在下面新增了第三个圆。圆3从起点出发（起点随便在哪，这里选最底下），一开始只有自己的圆路径，顺时针，为-1；

然后路线经过圆2，和圆2 一顺一逆，相加后为0，外部不填充（由于此时路径在圆2内部，没有经过圆1，所以不考虑圆1方向）；

然后到达圆1圆2相交部分，此时有3个路径方向，1 - 1 -1 = -1 ，内部填充；

然后经过圆1，一顺一顺，-1 - 1 = -2，内部填充。

同向，点在内部

如果两个圆形方向相同，即都是顺时针方向或都是逆时针方向，那么它们的环绕数相加。
例如，两个顺时针方向的圆，其环绕数相加后是偶数，表示这两个圆的内部。

点在内部即为填充。

path.addCircle(200f, 200f, 100f, Path.Direction.CCW)
path.addCircle(300f, 200f, 100f, Path.Direction.CCW)
path.fillType = Path.FillType.WINDING

path.addCircle(200f, 200f, 100f, Path.Direction.CW)
path.addCircle(300f, 200f, 100f, Path.Direction.CW)
path.fillType = Path.FillType.WINDING

INVERSE_WINDING

与 winding 相反 INVERSE_EVEN_ODD 与 EVEN_ODD 相反

示例：画心形

path.addArc(float left, float top, float right, float bottom, float startAngle, float sweepAngle)

init {
    path.addArc(200f,200f,400f,400f,-225f,225f)
}

如图所示，四个点表示离坐标轴的距离，startAngle 和 sweepAngle 与 canvas.drawArc 类似。

path.arcTo(float left, float top, float right, float bottom, float startAngle, float sweepAngle, boolean forceMoveTo)

将指定的弧作为新轮廓添加到路径中。如果路径的起点与路径当前的最后一点不同，则会自动添加 lineTo() 以连接当前轮廓和弧的起点。但是，如果路径是空的，我们就会调用 moveTo() 来连接弧线的第一个点。

startAngle - 起始角度（单位：度），弧线从这里开始
sweepAngle - 扫描角度（单位：度），顺时针测量，取模 360。
forceMoveTo - 如果为 true，则始终以弧线开始新的轮廓线

path.arcTo(400f, 200f, 600f, 400f, -180f, 225f, false);

这个方法和 Canvas.drawArc() 比起来，少了一个参数 useCenter ，而多了一个参数 forceMoveTo 。

少了 useCenter ，是因为 arcTo() 只用来 画弧形 而不画扇形，所以不再需要 useCenter 参数；而多出来的这个 forceMoveTo 参数的意思是，绘制是要「抬一下笔移动过去」，还是「直接拖着笔过去」，区别在于是否留下移动的痕迹。

path.lineTo(float x, float y)

从最后一个点向 指定点 (x,y) 添加一条直线。如果此轮廓没有调用 moveTo()，则 第一个点 会自动设置为 (0,0)。

x - 直线终点的 x 坐标
y - 直线终点的 y 坐标

path.arcTo(400f, 200f, 600f, 400f, -180f, 225f, false);

// 从上面一个弧形的最后一个点 向指定点 画一条直线
path.lineTo(400f, 542f) // 点坐标在蓝色点位置

lineTo(x, y) 的参数是绝对坐标， rLineTo(x, y) 的参数是相对当前位置的相对坐标

// 左边
path.addArc(200f,200f,400f,400f,-225f,225f)
path.lineTo(400f, 542f)

整体代码

private val paint = Paint()
private val path = Path()

init {
    path.addArc(200f,200f,400f,400f,-225f,225f)
    path.arcTo(400f, 200f, 600f, 400f, -180f, 225f, false);
    path.lineTo(400f, 542f)
}

override fun onDraw(canvas: Canvas) {
        super.onDraw(canvas)

//        练习内容：使用 canvas.drawPath() 方法画心形

        canvas.drawPath(path, paint)  // 绘制图形

        // 标注椭圆左边起始点和右边终点
        paint.color = Color.RED
        paint.strokeWidth = 30f
        canvas.drawPoint(200f, 200f, paint)
        paint.color = Color.BLUE
        canvas.drawPoint(400f, 542f, paint)
        paint.color = Color.YELLOW
        canvas.drawPoint(400f, 400f, paint)

    }
