1.b 仪表盘绘制

Note: 绘制虚线弧形，不能用 path.addArc() + pathDashEffect 来画，会画出奇形怪状的图形，要用canvas.drawArc 画。

画刻度弧

指定：

仪表盘开口角度 a. 根据开口角度，算出起始角度

仪表盘半径

刻度的长和宽 a. 刻度相当于小长方形 b. 用 path.addRect画出小长方形 c. 刻度起始点是弧线的起点 d. path.addRect(0f, 0f, DASH_WIDTH, DASH_LENGTH, Path.Direction.CW)

多少个刻度间隔

override fun onSizeChanged(w: Int, h: Int, oldw: Int, oldh: Int) {
    path.reset()
    path.addArc(width / 2f - RADIUS, height / 2f - RADIUS, width / 2f + RADIUS, height / 2f + RADIUS, startAngle, 360 - OPEN_ANGLE)

    dashPath.addRect(0f, 0f, DASH_WIDTH, DASH_LENGTH, Path.Direction.CW)

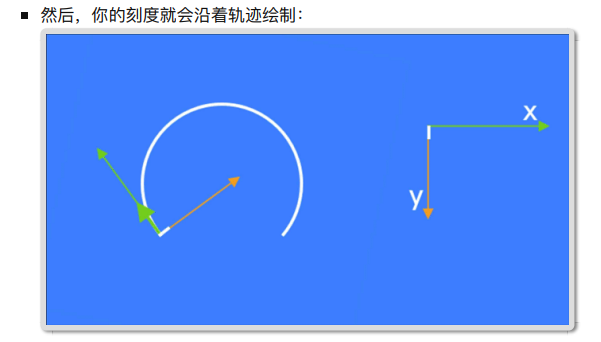

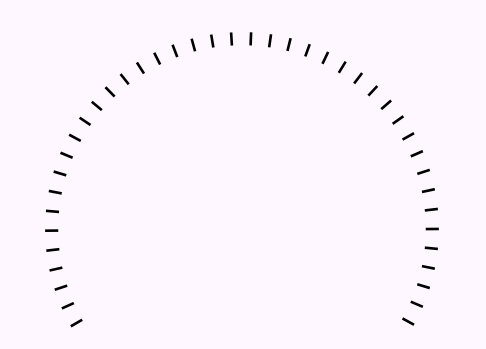

    dashPathEffect = PathDashPathEffect(dashPath, 40f, 0f, PathDashPathEffect.Style.ROTATE)
}

override fun onDraw(canvas: Canvas) {
    paint.pathEffect = dashPathEffect
    canvas.drawPath(path, paint)
    paint.pathEffect = null
}

要注意 PathDashPathEffect 里用的是 dashPath , 而不是 path，因为这个虚线效果是加给 dashPath 的。 path 是圆弧，不需要虚线效果

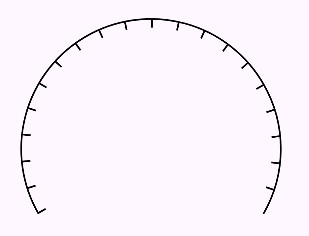

画弧 + 刻度

override fun onDraw(canvas: Canvas) {
    // 先画弧
    canvas.drawPath(path, paint)

    // 再用刻度效果画一次弧
    paint.pathEffect = dashPathEffect
    canvas.drawPath(path, paint)
    paint.pathEffect = null
}

计算刻度间隔 Advance

val COUNT = 20 // 刻度间隔数

用 pathMeasure.length 计算弧长
弧长除以刻度数，就是刻度间隔 advance
但是，指定20个刻度间隔，但刻度是从0开始，所以实际上是21个刻度。

修改前：

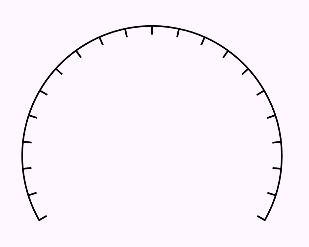

override fun onSizeChanged(w: Int, h: Int, oldw: Int, oldh: Int) {
    path.reset()
    path.addArc(width / 2f - RADIUS, height / 2f - RADIUS, width / 2f + RADIUS, height / 2f + RADIUS, startAngle, 360 - OPEN_ANGLE)

    // 计算弧长
    pathMeasure.setPath(path, false)
    // 间隔
    val advance = pathMeasure.length / COUNT   // 20个刻度，21个刻度间隔

    dashPath.addRect(0f, 0f, DASH_WIDTH, DASH_LENGTH, Path.Direction.CW)
    dashPathEffect = PathDashPathEffect(dashPath, advance, 0f, PathDashPathEffect.Style.ROTATE)
}

实际效果要 20个刻度间隔。

修改后：

// 去掉一个刻度间隔，再除
val advance = (pathMeasure.length - DASH_WIDTH) / COUNT // 21个刻度，20个刻度间隔

用这样先减掉一个刻度宽度后，COUNT可以是任意指定的间隔数，都能达到效果了。

画指针

Math.cos() : 要使用 Math.toRadians 将角度转成弧度
cos(Math.toRadians(startAngle.toDouble()).toFloat())

坐标值计算

x = rcosθ
y = rsinθ

中心点坐标 = ( width/2f , height/2f )

终点横坐标 = 中心点坐标 + x
终点纵坐标 = 中心点坐标 + x

cos sin 具有自动对角度取正负作用，所以直接加上就好，不需要再考虑符号

代码

override fun onDraw(canvas: Canvas) {
    // ...... 省略之前的代码

    paint.color = resources.getColor(R.color.pink, null)
    // cos sin 要将 角度转弧度
    canvas.drawLine(width / 2f, height / 2f, width / 2f + (RADIUS *  cos(Math.toRadians(startAngle.toDouble()).toFloat())), height / 2f + (RADIUS * sin(Math.toRadians(startAngle.toDouble()).toFloat())), paint)
}

修改为真实效果为了实现真实指针效果，要作出如下修改：

指定指针长度
计算指向具体第几个刻度时的终点坐标

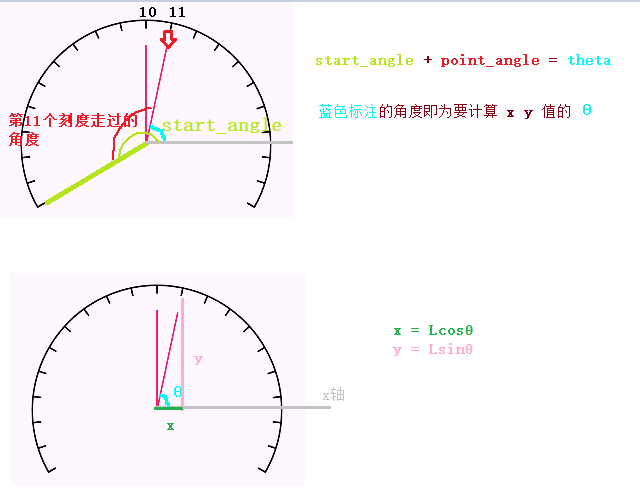

// 每个刻度间隔的角度是:
SWEEP_ANGLE / COUNT

// 指定刻度indicator 走过的角度：
 indicator * SWEEP_ANGLE / COUNT

//终点坐标角度：
START_ANGLE + indicator * SWEEP_ANGLE / COUNT

// 角度转成弧度
theta = Math.toRadians((START_ANGLE + indicator * SWEEP_ANGLE / COUNT).toDouble()).toFloat()

POINT_LENGTH * cos(theta)  // x值
POINT_LENGTH * cos(theta)  // y值

// 终点坐标
width / 2f + (POINT_LENGTH * cos(theta))
height / 2f + (POINT_LENGTH * sin(theta))

private var indicator = 10 // 自定义要指向第几个刻度
private val POINT_LENGTH = 120f.px
private val START_ANGLE = -180 - (180 - OPEN_ANGLE) / 2
private val SWEEP_ANGLE = 360 - OPEN_ANGLE
private var theta = 0f // 三角函数角度，即 指针终点坐标计算时，指针与x轴 组成的角度

init{
	theta = Math.toRadians((START_ANGLE + indicator * SWEEP_ANGLE / COUNT).toDouble()).toFloat()
}

override fun onDraw(canvas: Canvas) {
    // ...... 省略之前的代码
    paint.color = resources.getColor(R.color.pink, null)

    // cos sin 要将 角度转弧度
    canvas.drawLine(width / 2f, height / 2f, width / 2f + (POINT_LENGTH * cos(theta)), height / 2f + (POINT_LENGTH * sin(theta)), paint)
}
